大连锻造件与冲压件有什么区别

一、基本概念差异

大连锻造件和冲压件是金属加工领域中两种常见的成型工艺产品，它们在制造原理、应用领域和产品特性上存在差异。

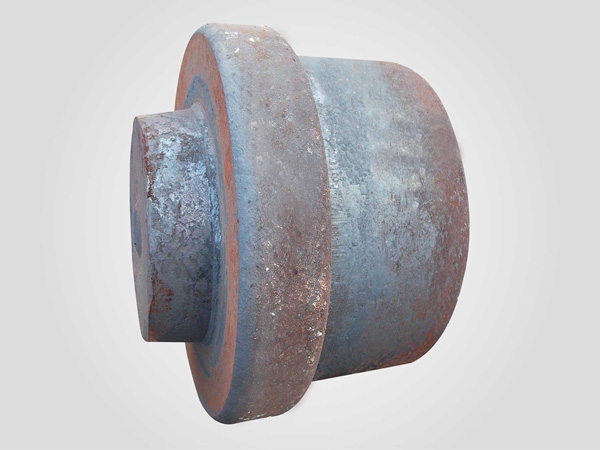

锻造件是通过对金属坯料施加压力，使其在固态下发生塑性变形而获得所需形状和尺寸的工件。锻造工艺通常需要将金属加热至再结晶温度以上（热锻）或在室温下（冷锻）进行。这种加工方式能够改善金属的内部组织结构，提高其力学性能。锻造工艺历史悠久，可以追溯至古代铁匠手工锻造时期，现代锻造则主要依靠压力机、锻锤等机械设备完成。

冲压件则是利用冲压设备和模具，对金属板材、带材、管材等施加外力，使其产生分离或塑性变形，从而获得所需形状和尺寸的工件。冲压工艺通常在室温下进行，属于冷加工范畴。冲压技术起源于19世纪末期，随着汽车工业的发展而迅速普及，是现代大规模生产中不可或缺的加工方法。

二、工艺特点对比

1.材料状态差异

锻造加工使用的是金属坯料，其初始形态多为棒材、方坯或钢锭等，材料厚度较大。锻造过程中金属处于三维受力状态，材料在各个方向上都可能发生流动。而冲压加工使用的是板材或带材，材料初始厚度相对较薄，加工过程中金属主要沿平面方向变形，厚度方向变形较小。

2.温度条件不同

锻造可分为热锻、温锻和冷锻三种形式。热锻将金属加热至再结晶温度以上（钢件通常为800-1250℃），可降低变形抗力，提高塑性；温锻温度介于室温和再结晶温度之间；冷锻则在室温下进行，能获得更高的尺寸精度和表面质量。相比之下，冲压加工几乎都在室温下进行，属于典型的冷加工工艺。

3.变形机理区别

锻造过程中金属材料经历明显的体积位移和流动，晶粒结构会沿着变形方向被拉长，形成纤维组织，这种组织具有方向性力学性能。而冲压加工中金属变形主要是平面内的拉伸、压缩和剪切，厚度方向变形有限，材料组织结构变化不如锻造明显。

4.模具结构差异

锻造模具通常由上模和下模组成，型腔形状与锻件外形相对应，需要考虑金属流动和飞边设计。锻模承受的冲击载荷大，一般用热作模具钢制造。冲压模具结构更为复杂，可能包括落料模、冲孔模、弯曲模、拉伸模等多种类型，模具精度要求高，常用冷作模具钢制造。

三、产品特性比较

1.机械性能

锻造件因其金属纤维组织的连续性和致密的内部结构，通常具有优异的力学性能。锻件的抗拉强度、疲劳强度和冲击韧性都高于同类材料的铸件或冲压件。特别是经过热处理的锻件，其综合机械性能可达到很高水平。相比之下，冲压件由于变形程度有限，材料性能改善不如锻造明显，但通过合理设计仍能满足大多数结构件的使用要求。

2.尺寸精度

冲压件在尺寸精度方面具有明显优势。精密冲压可达到IT7-IT8级精度，表面粗糙度Ra可达0.8μm以下。而锻件由于热胀冷缩、氧化皮等因素影响，尺寸精度一般为IT12-IT14级，表面粗糙度较差（Ra12.5-25μm），通常需要后续机械加工才能满足装配要求。

3.材料利用率

冲压工艺的材料利用率通常较高，特别是采用多工位级进模或连续模生产时，废料可控制在5%以内。而锻造工艺因需要预留加工余量和考虑飞边损耗，材料利用率一般为60-80%，复杂锻件可能更低。但锻造可以直接成型出近净形零件，减少后续加工量。

4.生产成本

对于大批量生产，冲压件具有明显的成本优势。冲压工艺生产效率高，每分钟可生产数十至数百件，模具分摊成本低。锻造工艺生产节拍较慢，且设备投资大，适合中大批量生产。但对于单件或小批量生产，锻造的模具成本优势可能更明显。

四、应用领域分析

1.锻造件的典型应用

锻造件主要用于承受高应力、交变载荷或冲击载荷的关键零部件，常见应用包括：

汽车行业：曲轴、连杆、转向节、传动齿轮等

航空航天：发动机叶片、起落架部件、导弹壳体等

能源装备：汽轮机转子、核电主泵轴、风力发电机主轴等

工程机械：挖掘机斗齿、液压缸活塞杆、履带链节等

军工产品：枪管、炮管、装甲板等

2.冲压件的典型应用

冲压件广泛应用于需要薄壁、轻量化且形状复杂的结构件，主要包括：

汽车车身：车门、引擎盖、车顶等覆盖件及结构件

家电产品：冰箱外壳、空调面板、洗衣机内桶等

电子通讯：手机外壳、电脑机箱、连接器端子等

日用五金：锅具、餐具、锁具、工具等

包装容器：易拉罐、金属瓶盖、食品罐等

综上所述，锻造件和冲压件各有特点和适用场景，选择哪种工艺取决于产品性能要求、生产批量、成本控制等多方面因素。在实际生产中，两种工艺常常相辅相成，共同构成现代金属成型加工的技术体系。
